MW MULTISPLIT è caratterizzato da una vasta gamma di unità esterne, in pompa di calore DC Inverter, disponibili in 12 taglie di potenza, di cui 5 con ripartitori di flusso.
UNITÀ ESTERNE MW MULTISPLIT DA 4,10 A 12,15 KW
Compatte, facili da installare, resistenti alle condizioni climatiche più rigide
Tutte le unità esterne del sistema MW MULTISPLIT sono caratterizzate da:
• massima compattezza: grazie alle loro minime dimensioni d’ingombro, possono essere installate in spazi estremamente ridotti;
• massima flessibilità e facilità d’installazione, garantite da un’ampia lunghezza delle tubazioni frigorifere;
• esteso range di funzionamento e riscaldamento garantito con temperature esterne fino a -20° C (modelli da 4,10 a 8,20 kW).

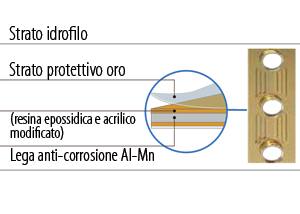

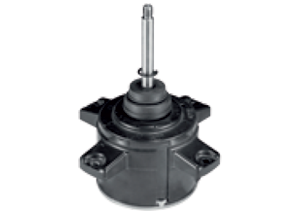

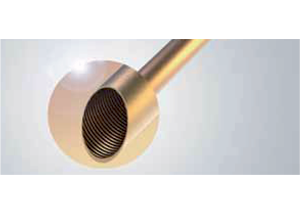

Le unità esterne sono provviste di componenti innovativi che garantiscono un funzionamento stabile anche in condizioni climatiche
estremamente rigide.
M-RF2-OR-40-NG 4,10 kW
M-RF2-OR-53-NG 5,20 kW
M-RF3-OR-60-NG 6,20 kW
M-RF3-OR-71-NG 7,10 kW
M-RF4-OR-82-NG 8,20 kW
M-RF4-OR-100-NG 9,80 kW
M-RF5-OR-120-NG 12,15 kW
UNITÀ ESTERNE MW MULTISPLIT DA 12,10 A 16,00 KW, CON RIPARTITORE DI FLUSSO
Alta efficienza e risparmio energetico
Il sistema MW MULTISPLIT [unità esterne da 12,10-14,00-15,50 e 16,00 kW] utilizza il ripartitore di flusso rendendo più facile il collegamento delle tubazioni frigorifere e riducendo i tempi d’installazione dell’impianto.
Il ripartitore di flusso è in grado di calcolare i carichi in freddo e in caldo e di ottimizzare, grazie alla valvola d’espansione elettronica incorporata EXV, la distribuzione del refrigerante in ogni ambiente da climatizzare. È possibile realizzare le connessioni a cartella o a saldare.
Monofase
M-RF6-OR-120-NG 12,10 kW
M-RF8-OR-140-NG 14,00 kW
M-RF9-OR-155-NG 15,50 kW
Trifase
M-RF8-OR-140-SG 14,00 kW
M-RF9-OR-160-SG 16,00 kW
Ripartitore di flusso a cartella
Ripartitore di flusso a saldare
ESEMPLIFICAZIONE DEL CIRCUITO FRIGORIFERO CON RIPARTITORE DI FLUSSO E DEL COLLEGAMENTO DELLE UNITÀ DEL SISTEMA GESTITE DA CENTRALIZZATORE
INSTALLAZIONE DELLA TUBAZIONE
- Lunghezza totale della tubazione ≤145 m.
- Distanza totale tra l’unità esterna e il ripartitore ≤ 55 m.
- Distanza totale tra il ripartitore e l’unità interna ≤ 90 m.
- Distanza tra l’unità interna più lontana e l’unità esterna ≤ 70 m.
- Distanza tra ripartitore e unità interna ≤ 15 m.
- Dislivello tra unità esterna e unità interna ≤ 30 m.
